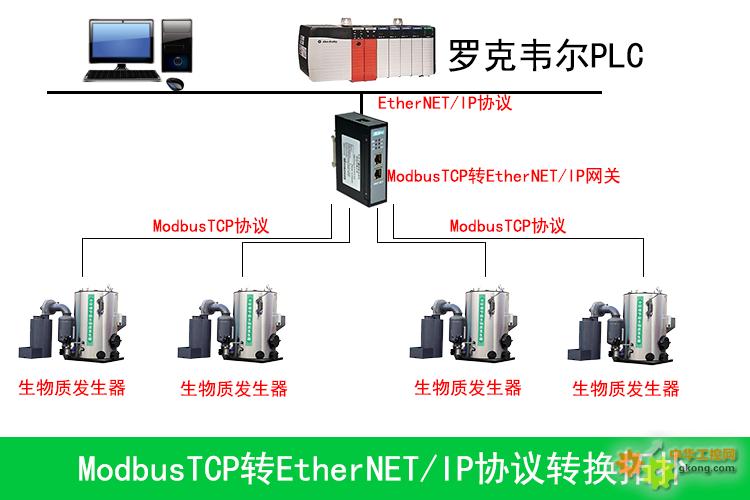

生物質發生器是一種能夠產生、培養生物的設備。客戶現場需要將生物發生器連接到羅克韋爾系統，但是二者協議無法直接通訊，需要通過ModbusTCP轉Ethernet/IP網關將兩者進行通訊連接，生物質發生器以其獨特的工作原理和優勢，使得生物的培養更加快捷、高效。無論是醫學研究，還是農業生產，甚至是環保領域，生物發生器都發揮著無可比擬的作用。在進行本案例操作時，涉及的設備包括羅克韋爾PLC、支持ModbusTCP轉Ethernet/IP協議轉換的通信網關，以及用于實驗或生產目的的生物反應器。
首先我們需要打開羅克韋爾PLC的軟件，進入系統硬件配置界面。導入并集成ModbusTCP轉Ethernet/IP網關設備的電子描述文件，以確保系統正確識別和配置ModbusTCP轉Ethernet/IP網關設備。完成上述安裝步驟后，進行下一步模塊添加工作。在系統中選擇"新增模塊"選項，以引入必要的控制組件。在彈出的模塊搜索對話框中，鍵入'EIP'關鍵詞，系統將自動尋找并列出符合查詢的ModbusTCP轉Ethernet/IP網關模塊，其中，目標模塊顯示為'EIP001'。通過雙擊目標模塊'EIP001'，進入其參數設置界面，以便進行詳細的通信配置。
在參數設置區域，輸入ModbusTCP轉Ethernet/IP網關的設備名稱，并為其分配一個靜態IP地址，如本例中設定的地址是'192.168.1.11'。值得注意的是，在EtherNet/IP網絡段中，該設備的名稱并非強制要求，而僅作為識別使用。繼續在參數設置中，點擊'Change'選項來定義數據的輸入輸出字節長度，確保數據交換的正確性。在本實例中，我們設定了8個字節的長度。最后，將已配置好的參數下載至羅克韋爾的PLC控制器內，確保所有的修改得到應用，并實現系統的穩定運行。
在執行ModbusTCP轉Ethernet/IP協議轉換網關的配置過程中，操作者須遵循以下精細化的步驟以確保參數設置的正確性：啟動ModbusTCP轉Ethernet/IP網關配置軟件，該工作是用于設定和調整Modbus TCP主站參數的關鍵界面。在軟件界面中，定位至標記為“新建”，進而選擇EIP-MTC即MODBUS TCP主站作為配置對象。隨后仔細設定ModbusTCP轉Ethernet/IP網關設備的相關網絡參數，具體而言，需保證所設定的IP地址及數據字節數與PLC（可編程邏輯控制器）的組態數據嚴格一致。
繼續操作，通過右鍵點擊并選擇“插入”，向配置中加入一個新的節點Node。對于新增加的ModbusTCPip節點，精確設定其IP地址，此地址應與ModbusTCP轉Ethernet/IP網關設備的網絡接口地址相對應。至于ModbusTCP轉Ethernet/IP網關地址，則需設定為非沖突地址，以避免網絡通訊中的潛在地址沖突問題。根據所使用控制器的設備手冊，細致配置ModbusTCP轉Ethernet/IP網關的通信參數，確保所有功能地址已根據介紹準確設定。最后，對ModbusTCP轉Ethernet/IP網關進行讀寫數據的配置，確保可以有效讀取控制器的關鍵數據。例如，在此案例中，配置讀取點擊控制器的電流值和反饋值，以監控和控制設備的運行狀態。
以上步驟均需按照規范專業地進行，以保證整個配置過程達到工業通訊標準的要求，實現數據通訊的穩定性與準確性。在PLC的組態中，進行數據讀取和顯示的過程涉及到對ModbusTCP轉Ethernet/IP的協議轉換，這一轉換通過ModbusTCP轉Ethernet/IP網關完成。這一配置允許用戶在PLC環境中快速地實現ModbusTCP轉Ethernet/IP的轉換，并有效地組織數據以便于執行運算和采集。通過精確地設置PLC內存映射地址，并確保其與ModbusTCP轉Ethernet/IP網關的配置相符，用戶可以實現高效的數據采集和處理，滿足工業自動化系統中對于實時數據處理和監控的需求。以上步驟均需按照規范專業地進行，以保證整個配置過程達到工業通訊標準的要求，實現數據通訊的穩定性與準確性。
